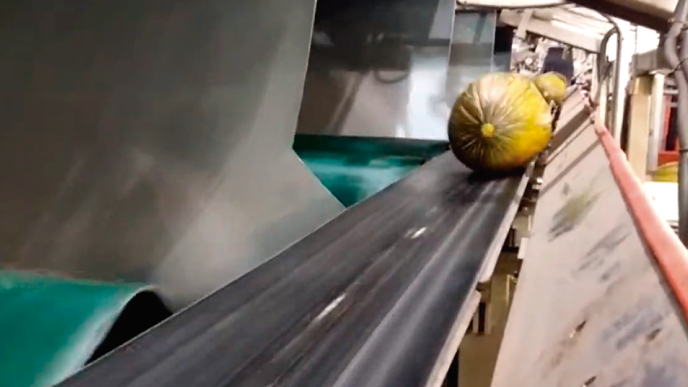

Fruit grading machine: qué debe resolver la electrónica y qué debe resolver la mecánica
Cuando diseñamos una fruit grading machine, es fácil dividir el proyecto en dos bloques: mecánica y electrónica. La mecánica mueve la fruta. La electrónica mide, clasifica y da las órdenes.
Sobre el papel parece sencillo, pero no siempre lo es en el taller.
Una máquina puede tener una buena cámara, un sistema de pesaje preciso y un software capaz de clasificar por calibre, color o defectos. Si la fruta llega mal posicionada, gira de forma irregular o cambia de velocidad sin una referencia fiable, el resultado se resiente.
Lo mismo ocurre al revés. Podemos construir una mecánica robusta y cuidadosa con el producto, pero necesitamos saber qué fruta tenemos delante, cómo clasificarla y en qué salida debe caer.
Por eso, cuando trabajamos con fabricantes de calibradores de fruta, preferimos plantear el proyecto como un sistema completo. Cada parte tiene su trabajo. Y hay una zona, la sincronización, que tenemos que resolver entre todos.
La mecánica tiene que presentar bien la fruta
Nos gusta pensar en la mecánica como el cuerpo de la máquina. Su trabajo consiste en manipular un producto vivo, delicado y con variaciones de tamaño, forma y peso.
Y debe hacerlo a un ritmo alto.
Alimentar, separar y alinear el producto
El primer reto aparece antes de medir nada.
La fruta suele entrar a granel. Necesitamos dosificarla para evitar acumulaciones, golpes y huecos en la alimentación. Tolvas, bandas y sistemas vibratorios tienen que generar un flujo estable.
Después debemos conseguir que cada pieza llegue a la zona de inspección en una posición conocida.
Si queremos trabajar con varias vías, cada carril debe mantener su propio flujo. Si una pieza invade otro espacio o dos frutas pasan juntas, la electrónica recibe una situación para la que la máquina no ha sido diseñada.
Hacer girar la fruta sin dañarla
Cuando queremos inspeccionar la superficie, necesitamos mostrar a las cámaras distintas caras del producto.
En muchos calibradores esto se consigue mediante rodillos bicónicos o sistemas similares. Mientras la fruta avanza, gira.
Aquí encontramos una relación directa entre mecánica y visión. Podemos instalar buenas cámaras y una buena iluminación, pero si una parte de la piel nunca queda expuesta, tampoco podremos analizarla.
A la vez, tenemos que cuidar el producto. Gomas, espumas técnicas, cepillos y superficies adecuadas reducen los impactos en zonas de transferencia o caída.
La máquina debe mover rápido la fruta sin castigarla.
La electrónica debe medir, decidir y seguir cada fruta
Una vez tenemos el producto bien presentado, entra en juego el sistema electrónico.
En Ingivision trabajamos esta parte en conjunto: adquisición, pesaje, visión, procesamiento, tracking y control de salidas. En nuestro artículo sobre cómo elegir un software de calibrado para fabricantes de maquinaria explicamos varios criterios que conviene valorar cuando integramos este tipo de sistemas en una máquina.
Cámaras, iluminación y visión artificial
Para analizar una fruta en movimiento necesitamos controlar las condiciones de captura.
La iluminación debe ser estable. Las cámaras tienen que disparar en el momento previsto y con tiempos que permitan obtener imágenes nítidas.
A partir de esas imágenes podemos calcular parámetros como:
- diámetro, tamaño y forma;
- color y distribución de tonalidades;
- defectos visibles en la piel;
- características asociadas a la calidad externa.
Cuando el proyecto requiere analizar defectos más complejos podemos incorporar sistemas de visión e IA. Por ejemplo, IngiGrader trabaja con peso, tamaño, forma, color, densidad y calidad externa.
Pesaje y otros sensores
La cámara es una fuente de información, pero no es la única.
Podemos integrar celdas de carga para pesar cada pieza durante su recorrido. También puede haber sensores destinados a obtener otros parámetros del producto.
Aquí volvemos a depender de la mecánica. La estabilidad de la fruta, las vibraciones y el tiempo disponible para medir condicionan el dato que recibimos.
El punto crítico es saber dónde está cada fruta
Esta es una de las partes que más nos importa cuando integramos electrónica en un calibrador.
Imaginemos que una cámara detecta una manzana y el software decide enviarla a la salida 6. Esa decisión sirve de poco si, unos metros después, hemos perdido su posición.
Tenemos que seguir esa pieza durante todo el recorrido.
Velocidad, encoder y tracking deben hablar el mismo idioma
Para hacerlo necesitamos una referencia de movimiento fiable.
La electrónica tiene que conocer cómo avanza la máquina. A partir de la información del encoder y de la configuración del calibrador podemos relacionar cada medición con una posición.
Así sabemos qué pieza ha pasado por una cámara, cuál acaba de pesarse y cuál se acerca a una salida.
En una fruit grading machine, el error de clasificación no siempre nace en el algoritmo. Puede aparecer porque la referencia de posición no representa bien el movimiento real de la fruta.
La expulsión es el punto de encuentro entre electrónica y mecánica
La mecánica aporta el sistema físico: trampilla, brazo, electroválvula, servomotor, empujador o el mecanismo que corresponda.
La electrónica decide cuándo actuar.
Y ese cuándo es crítico.
Si lanzamos la orden demasiado pronto, actuamos sobre otra fruta. Si llega tarde, la pieza ya ha superado su salida.
En la práctica, tenemos tres preguntas que resolver juntos:
- ¿Dónde está la fruta cuando la medimos?
- ¿Qué distancia debe recorrer antes de su salida?
- ¿Qué retardo existe entre nuestra señal y la acción física del mecanismo?
Aquí está una buena parte del trabajo de integración electrónica del calibrador.
Qué debe definir el fabricante de maquinaria antes de integrar la electrónica
Cuanto antes compartamos la información del proyecto, menos correcciones tendremos que hacer durante la puesta en marcha.
Nos interesa conocer el producto, el número de vías, el rango de velocidades, la geometría del transporte, las posiciones de cámaras y pesaje, las distancias hasta las salidas y los actuadores previstos.
También necesitamos estudiar espacio para cámaras, iluminación, cableado y elementos de control.
No recomendamos diseñar toda la máquina y reservar al final un hueco para “poner la visión”. La zona de inspección forma parte del diseño funcional del calibrador.
Qué debemos resolver juntos
Hay decisiones que no pertenecen por completo a ninguna de las dos partes.
Un buen ejemplo es la velocidad.
La mecánica puede estar preparada para aumentar la producción, pero tenemos que comprobar que seguimos disponiendo del tiempo necesario para adquirir imágenes, pesar, procesar datos y activar la salida adecuada.
Lo mismo ocurre con el giro de la pieza, la separación entre frutas o la estabilidad en la zona de pesaje.
Por eso, antes de cerrar un nuevo diseño solemos revisar una idea muy sencilla:
¿La mecánica está presentando el producto del modo que necesita la electrónica para medirlo y seguirlo?
Si la respuesta es sí, tenemos una buena base.
Y cuando la línea empieza a generar datos, el siguiente paso consiste en aprovecharlos. En este artículo explicamos cómo trabajar con los datos en tiempo real de un software de calibrado.
Fruit grading machine: mecánica y electrónica tienen que diseñarse como un conjunto
Cuando se fabrica un calibrador no hay que decidir si la mecánica es más importante que la electrónica.
Lo fundamental es repartir bien las responsabilidades.
La mecánica debe alimentar, posicionar, girar, transportar y expulsar la fruta sin dañarla. La electrónica debe medir, clasificar, controlar y mantener la posición de cada pieza dentro del proceso.
Y entre ambas tenemos que resolver el sincronismo.
Ese es el punto que convierte una suma de componentes en una máquina capaz de trabajar a ritmo industrial.
Si estás en una fase anterior del proyecto y quieres valorar distintos enfoques de clasificación, puedes consultar nuestra comparativa de tecnologías mecánicas, ópticas y con IA para fruit sorting machines.
Si ya estás diseñando la máquina, el siguiente paso es definir las interfaces entre tu mecánica y el sistema electrónico.
Preguntas frecuentes sobre la integración de una fruit grading machine
¿Puede la electrónica compensar una mala mecánica?
Hay problemas que podemos ajustar por software, pero necesitamos unas condiciones físicas de partida. Si la fruta se solapa, rebota, no gira o pierde una referencia estable de posición, la calidad de la medición puede caer.
¿Quién debe controlar los expulsores?
Depende de la arquitectura de la máquina. Lo importante es que la orden de expulsión esté vinculada con el tracking de cada pieza y que conozcamos el tiempo de respuesta del actuador.
¿Qué necesita Ingivision para integrar la electrónica en un nuevo calibrador?
Necesitamos entender el producto, capacidad prevista, número de vías, sistema de transporte, pesaje, zona de inspección, encoder, salidas y actuadores. Con esa información podemos definir la arquitectura electrónica y su integración con la mecánica.
